Защитни табла Gmax: задължително допълнение към всяка помпа

Защитното табло за помпа управлява работата ѝ и я предпазва при две от най-честите рискови ситуации: водата във водоизточника е намаляла и помпата остава да работи на сухо или замърсявания блокират хидравликата.

Защитата обаче работи правилно, само когато таблото е в автоматичн режим, монтирани са електродите за ниво и е настроено според електрическите параметри на помпата /калибриран е анпеража/.


Защо водната помпа има нужда от защитно табло

При водоснабдяване от сондаж, кладенец или резервоар нивото на водата не е постоянно. Например при продължително поливане дебитът на водоизточника може да се окаже по-нисък от количеството, което помпата изтегля. Водата постепенно спада, но без сензори и защитно табло помпата няма как да отчете промяната и може да продължи да работи на сухо.

Сондите за ниво подават сигнал, когато водата падне под зададената минимална точка и таблото спира помпата. След възстановяване на нивото, сондите подават сигнал за включване. Така управлението следва реалното състояние на водоизточника, вместо да разчита човек да наблюдава работата постоянно.

Другият риск са замърсяванията, които могат да блокират движението на хидравликата и да повишат натоварването на двигателя и той да изгори. Това все по-често се случва, когато хората използват нелицензирани и неквалифицирани фирми за сондажи. Таблата Gmax, модели C1-MP1, C3-MP1 и  C1-D2 имат функцията да защитят помпата при водоизточници, при които може да попадане замърсяване в работните части на помпата. Те спират помпата, като по този начин я предпазват от изгаряне на двигателя.


Как се избира подходящо табло за управление на помпа

Изборът започва с броя на помпите и вида на захранването. След това се проверяват работният и стартовият ток на помпата. Само когато мощността на помпата е в границите на таблото, то я защитава по ампераж. В противен случай при пуск таблото автоматично задейства защита за свръх напрежение и не стартира помпата.

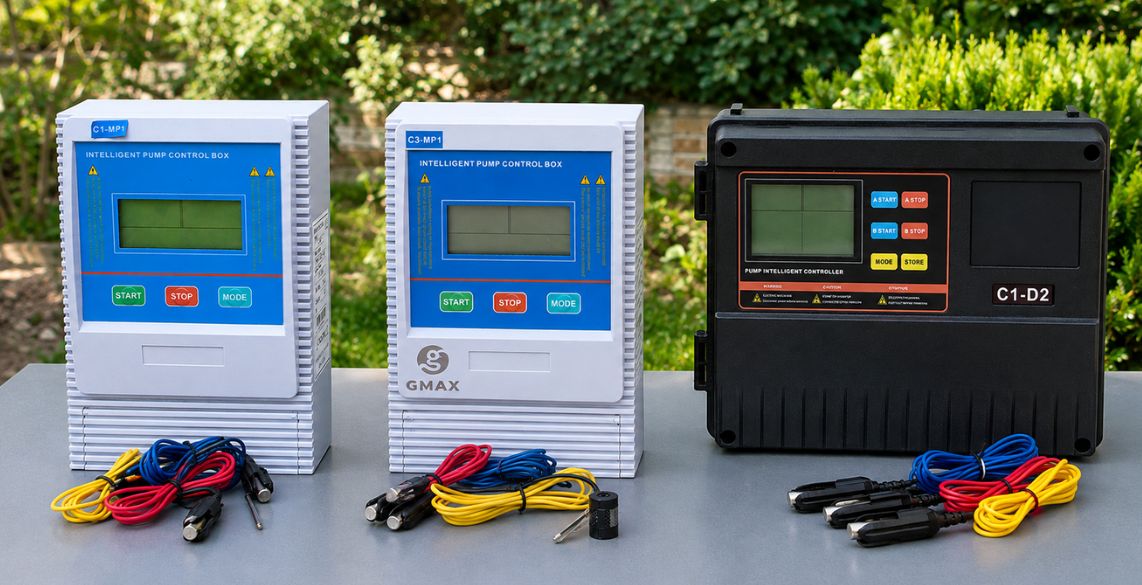

Когато ще се защитава една монофазна помпа се избира табло Gmax  модел C1-MP1, а при една трифазна помпа се използва табло Gmax модел C3-MP1. Когато обаче имаме система с две монофазни помпи се доверете на Gmax модел C1-D2, което позволява и двете да се управляват и защитават от общо табло.


Показател	Gmax C1-MP1	Gmax C3-MP1	Gmax C3-MP1	Gmax C3-MP1	Gmax C1-D2
Управлявани помпи	Една монофазна	Една трифазна	Една трифазна	Една трифазна	Две монофазни
Напрежение	220–240 V	380 V	380 V	380 V	220–240 V
Честота	50 Hz	50 Hz	50 Hz	50 Hz	50 Hz
Мощност	0,37–2,2 kW	0,75-4 kW	4-5,5kW	5,5-7,5 kW	0,37–2,2 kW за всяка помпа
Максимален ток	15 A	11,2 A	13,7  A	18,8 A	18 A за всяка помпа
Степен на защита	IP22	IP22	IP22	IP22	IP54

Защитното табло Gmax C1-MP1 работи с центробежни, периферни, самозасмукващи, дренажни и потопяеми помпи в посочените граници. Защитното табло Gmax C3-MP1 се използва с центробежни, периферни, самозасмукващи, дренажни и сондажни помпи, като стартовият ток трябва да се сравни с допустимия ток на избрания вариант. Gmax C1-D2, от друга страна, управлява две помпи и периодично ги стартира след продължителен престой, за да ограничи риска от блокиране.

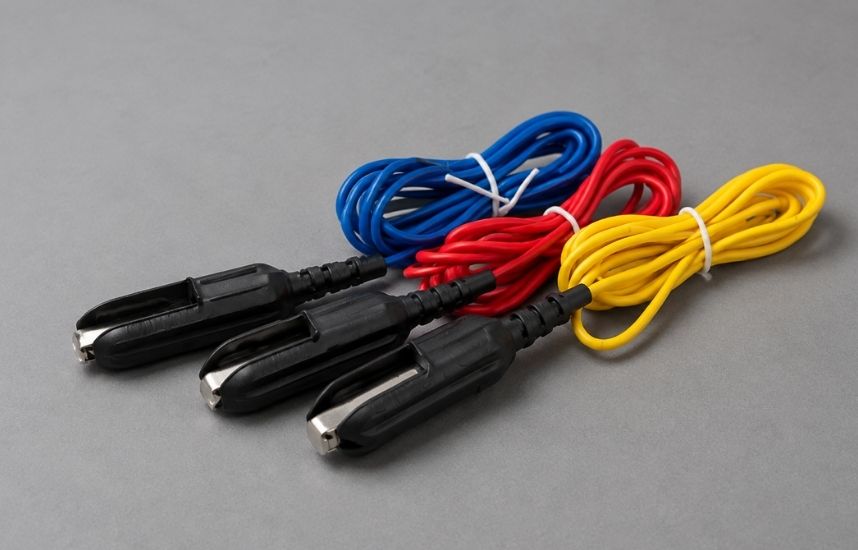

Всички модели защитни табла Gmax имат LCD дисплей и включени три сензора за ниво с дължина на кабела 1 метър.


Как сензорите за ниво предпазват помпата от работа на сухо

Разположението на електродите е съответно на три отделни нива във водоизточника, за да следят нивото на водата и предпазват помпата. Например в сондаж, първия електрод се разполага на един метър под статичното водно ниво, втория по ред от повърхността се разполага между статичното ниво на водоизточника и помпата и третия електрод се разполага на един метър над потопената помпа в сондажа.

Важно условие, което трябва да се спази при монтажа, е че те не трябва да се допират един до друг или до метални части, защото това може да доведе до неправилно отчитане и изписване на грешка в таблото.



Кога могат да се добавят механичен пресостат, поплавък или допълнителна сонда

При хидрофорен режим механичен пресостат може да подава сигнал за включване и изключване според налягането в системата, докато защитното табло следи за работа на сухо и блокиране. Повече примери за подобна конфигурация има при хидрофорни системи Gmax.

При пълнене на резервоар могат да се добавят поплавък или допълнителни сонди, но само когато конкретното табло разполага с подходящи клеми. Схемата не бива да се копира от друг модел, защото начинът на свързване и поддържаните функции може да се различават.


Какви грешки могат да оставят помпата без защита

Неправилно е след настройка и пуск таблото да се остави в режим „Manuel“ изписан на дисплея, да липсва калибриране, неправилно поставяне на електроди и несъвместими устройства за допълнителни функции.

Преди монтаж трябва да се проверят задължително следните неща:

• Помпите и подаденото към тях захранване;
• Допустимият токов диапазон на таблото и параметрите на монтираната помпа;
• Начина на монтаж и позицията на електродите;
• Съвместимостта и начина на монтаж на допълнителни устройства.

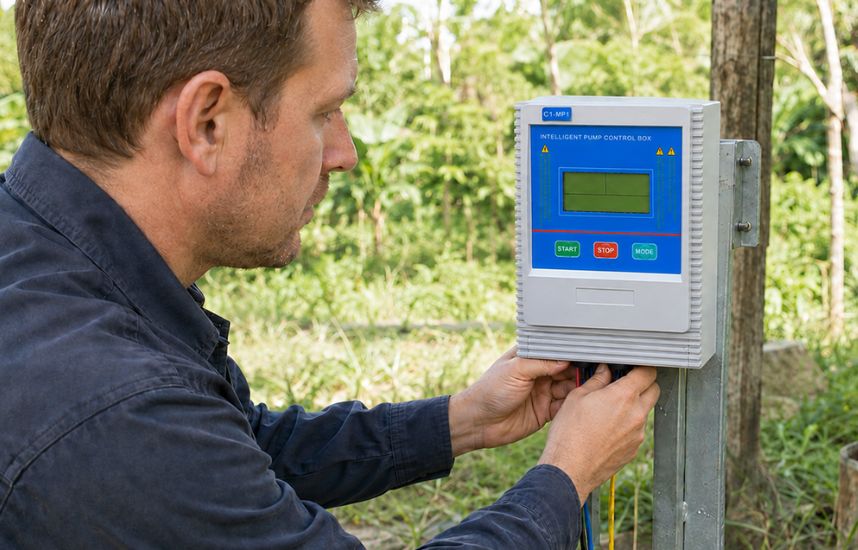

Монтажът на защитните табла, както и останалата част от системата, трябва да се извършва от квалифициран специалист. Той проверява параметрите на устройствата в системата и схемата за свързване, след което настройва таблото спрямо помпата и допълнителните елементи.

Моделите защитни табла от гамата на GMAX могат да се видят в категорията защитни табла за помпи.

Когато таблото е избрано и настроено правилно, помпата работи сигурно, риск от сух ход няма, при блокиране от замърсяване двигателят не изгаря, а клиентът получава надеждна система за водоснабдяване или напояване за дълъг период от време[GP3.1].

Често задавани въпроси за защитни табла Gmax

Могат ли таблата Gmax да работят с помпи от други производители?
Защитните табла Gmax C1-MP1, C3-MP1 или C1-D2 са съвместими с водни помпи от различни производители, стига помпите да влизат като електрически параметри в посочения диапазон на таблото. Съвместимостта не се определя от вида или марката на помпата, а от нейните параметри за консумация на ток.

Кое табло е подходящо за две водни помпи?
Gmax C1-D2 управлява и защитава две монофазни помпи с мощност от 0,37 до 2,2 kW и максимален ток до 18 A за всяка помпа. Моделът работи при напрежение 220–240 V.

LCD дисплеят премахва ли необходимостта от ръчно настройване?
LCD дисплеят не заменя първоначалното калибриране според работния ток на помпата. Преди въвеждане в експлоатация квалифициран специалист трябва да провери електрическите параметри, да настрои таблото и да потвърди, че избраният модел покрива работния и стартовия ток.

Ще включи ли таблото помпата отново, когато водата се възстанови?
При правилно поставени сензори системата може да подаде сигнал за повторно включване, след като водата достигне зададеното ниво.

Може ли защитното табло да работи без сензори за ниво?
Защитното табло може да работи без монтирани сонди, но при тази конфигурации на управление, то няма как да защити помпата от сух ход. Без тях системата няма как да отчете кога водата във водоизточника е спаднала или изобщо я нама.
