НОВИНИ Филтрацията на поливната вода е задължителен елемент на всяка система за капково напояване, а не допълнителен аксесоар. Подходящото решение се избира според вида на водоизточника и степента на замърсяване на водата. Трябва да се вземат предвид още дебитът, налягането, диаметърът на тръбите и видът на капковия маркуч.
Защо капкообразувателите се запушват
Капкообразувателят представлява лабиринт, който започва с отвор за постъпване на водата от тръбата и завършва с отвор, през който тя се отделя като капка с определен дебит на час. Дори частици, които се движат свободно по тръбата, могат да останат в този лабиринт и да го запушат частично или изцяло.Видовете замърсители във водата, които могат да задръстят капкообразувателите се разделят на три групи:
| Вид замърсители | Типични примери | Обичаен източник |
| Механични | Пясък, камъчета, слюди, глина, ръжда и други | Кладенец, сондаж или система, изградена със стари поцинковани тръби |
| Органични | Водорасли, планктон, тиня и други | Река, канал, езеро или язовир |
| Химични, разтворени във водата | Минерални отлагания, неразтворени торове и други | Вода в райони с варовик или манган; поливни системи, чрез които се внасят торове и препарати |
Стандартните филтри се справят с механични и органични замърсители, но не улавят разтворените във водата химични примеси. За тях е необходима допълнителна филтрация, избрана според резултатите от химичен анализ на водата.
При наличие на механични и органични замърсители изборът на филтър или филтърна група зависи от техния вид, количество и размер. Филтърната група обикновено включва филтър за груба и филтър за фина филтрация.
- При тежки механични замърсители, например пясък, се използва хидроциклон.
- При органични замърсители, например клонки и планктон, се използва груб пясъчен филтър за вода с кварцов пясък с определена едрина.
- За фина филтрация на поливна вода се използва дисков или мрежест филтър.
Филтри за груба филтрация
Хидроциклонен филтър за вода с механични замърсители
Хидроциклонът често се нарича филтър за пясък, защото отделя тежките механични примеси с размер над 1 mm, които постъпват от закрити водоизточници. Такива замърсители са пясъкът, малките камъчета и слюдата.Водата постъпва през хоризонтално разположения вход отстрани на филтъра. Конструкцията на хидроциклона създава въртеливо движение и чрез центробежната сила отделя тежките частици. Под действието на гравитацията те се събират в резервоар, разположен в долната част на съоръжението.
Резервоарът има изход със спирателен кран, който трябва периодично да се отваря, за да бъдат отстранени натрупаните замърсители. Колко често се извършва това зависи от степента на замърсеност на постъпващата вода.
След хидроциклона задължително се монтира филтър за фина филтрация с дисков или мрежест филтриращ елемент
Хидроциклонът трябва да бъде оразмерен според дебита на поливната система и степента на замърсяване на водата. Например различните модели хидроциклони на Rain работят в дебитни диапазони от 15 до 20 m³/h и от 35 до 45 m³/h. Подходящият модел се избира според необходимия дебит и характеристиките на постъпващата вода. Затова при избора е важно да се знаят размерът и количеството на механичните примеси.
Пясъчен филтър при органични замърсители
Пясъчният филтър пропуска водата през слой от кварцов пясък с определена едрина на фракцията. Плаващите органични замърсители полепват по пясъчните частици и не преминават към системата.Това е подходящият тип филтрация при силно замърсени води от открити водоизточници, които съдържат:
- водорасли;
- тиня;
- растения;
Пясъчният филтър Drop от серия X работи с кварцов пясък с препоръчана от производителя едрина на фракцията от 1,2 до 2,4 mm. Натрупаните замърсявания се отстраняват чрез обратна промивка.
След пясъчния филтър задължително се монтира филтър за фина филтрация с дисков или мрежест филтриращ елемент. Неговата функция е да задържи остатъчните фини частици, които са преминали през пясъчния слой.
Филтри за финна филтрация
Мрежест филтър за вода
Мрежестият филтър пропуска водата през метална или пластмасова сменяема мрежа, разположена във вътрешността на тялото. Частиците, които са по-големи от отворите на мрежата, се задържат върху нейната повърхност. Филтриращият патрон е консуматив и трябва да бъде подменен при износване или скъсване.Мрежестият филтър е подходящ в три основни случая:
- при вода с високо съдържание на механични примеси, например вода от сондаж;
- при вода с ниско налягане, например от резервоар за гравитачно поливане;
- при вода с непостоянно количество замърсители, например от водопреносната мрежа.
В сравнение с дисков филтър със същия размер мрежестият разполага с по-голяма филтрираща повърхност и оказва по-малко съпротивление при еднакви условия и степен на замърсеност на водата. Това позволява и по-дълъг период между отделните почиствания.
В продуктовото портфолио на Hydrostab се предлагат мрежести филтри с различни размери, присъединяване от 3/4″ до 3″ и максимален дебит до 48 m³/h в зависимост от конкретния модел.
Дисков филтър за вода

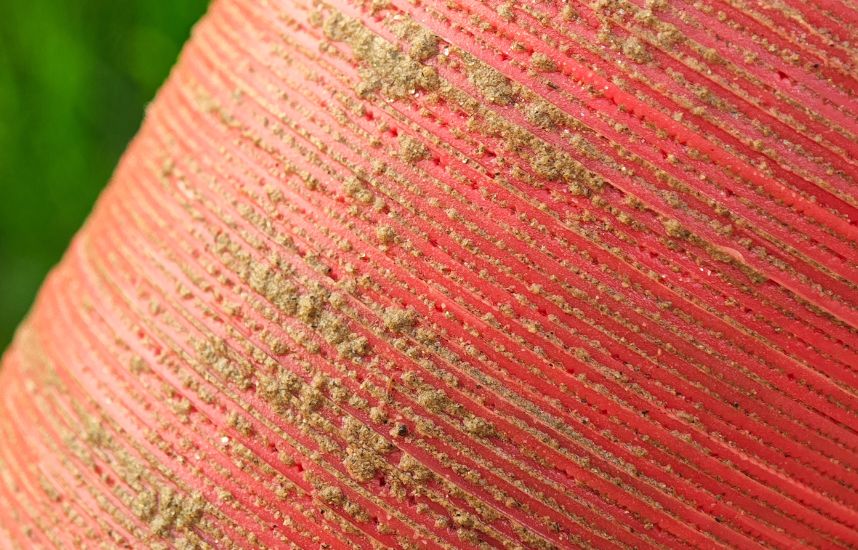

Дисковият филтър се състои от набраздени дискове, подредени един върху друг. Когато са притиснати, каналите по повърхността им образуват филтрираща зона, в която се задържат замърсяванията..jpg)
Този тип филтър е подходящ за дълготрайна употреба при:
- вода с по-едри механични примеси, които могат често да повреждат мрежестия филтриращ елемент;
- вода с непостоянно количество замърсители, например от водопреносната мрежа.
При почистване патронът се изважда, а дисковете се разхлабват, за да бъдат отстранени натрупванията между тях. Каналите задължително се измиват със студена вода, защото топлата вода може да повреди или деформира дисковете и да наложи тяхната подмяна. Когато дисковете не са достатъчно добре разделени, между тях могат да останат замърсявания, които увеличават съпротивлението на филтъра.
Според начина на обслужване филтрите могат да бъдат:
- ръчни – разглобяват се, за да бъде почистен филтриращият елемент;
- полуавтоматични – почистването се извършва чрез ръчно завъртане на винт, което намалява необходимостта от често разглобяване;
- автоматични – почистват се чрез автоматика, настроена да се задейства през определен период или при отчетена разлика в налягането.
Какво означават 120 mesh и 125 микрона?
Брой мешове: Показва гъстотата на филтъра. Например 120 mesh означава 120 отвора на линеен инч.Стандартната фина филтрация е 120 mesh, или 125 микрона. Тя се използва най-често при дискови и мрежести филтри за капково напояване и битови системи и задържа твърди частици, по-големи от 0,125 mm.
Mesh не трябва да се преобразува директно в микрони без проверка в таблицата на производителя. Реалният размер на отворите зависи от стандарта, дебелината на нишката и конструкцията на филтриращия елемент.
В Hydrostab се предлагат мрежести и дискови филтри за вода със 120 mesh. Степента на филтрация се избира според изискванията на производителя на капковия маркуч или на външните капкообразуватели. Правилният филтър трябва да осигурява необходимата защита, без да ограничава дебита и налягането в системата.
Кой филтър да изберете според водоизточника?
| Водоизточник и степен на замърсяване | Основни замърсители | Препоръчителна филтрация |
| Водопровод | Ръжда, частици от тръбите и замърсявания, попаднали при ремонти | Мрежест или дисков филтър 120 mesh |
| Резервоар | Слабо замърсяване с утайка и малко количество механични или органични примес | Мрежест или дисков филтър 120 mesh |
| Кладенец с ниско замърсяване | Ниско съдържание на пясък, слюди и механични примеси | Мрежест или дисков филтър 120 mesh |
| Кладенец с високо замърсяване | Високо съдържание на пясък, слюди и механични примеси | Хидроциклон, последван от мрежест или дисков филтър 120 mesh |
| Сондаж с ниско замърсяване | Ниско съдържание на пясък, слюди и механични примеси | Мрежест или дисков филтър 120 mesh |
| Сондаж с високо замърсяване | Високо съдържание на пясък, слюди и механични примеси | Хидроциклон, последван от мрежест или дисков филтър 120 mesh |
| Река или канал с ниско замърсяване | Тиня, листа, клонки и други | Мрежест или дисков филтър 120 mesh |
| Река или канал с високо замърсяване | Тиня, листа, клонки и други | Пясъчен филтър за груба филтрация, последван от мрежест или дисков филтър 120 mesh |
| Езеро или язовир с ниско замърсяване | Тиня, листа, клонки и други | Мрежест или дисков филтър 120 mesh |
| Езеро или язовир с високо замърсяване | Тиня, листа, клонки и други | Пясъчен филтър за груба филтрация, последван от мрежест или дисков филтър 120 mesh |
Винаги се взема предвид няколко решаващи фактора като:
- Количеството на замърсеност на водата;
- Вида на замърсителите;
- Количеството вода което ще филтрира филтъра за единица време;
- И загубите на налягане допустими за системата генерирани вътре във филтъра при съответното количество влизаща вода и замърсители вътре във филтъра.
Как дебитът на системата влияе върху избора на филтър?
Филтърът трябва да пропуска необходимия дебит според замърсеността на водата и да осигурява достатъчно дълги интервали между почистванията. Размерът му се определя спрямо поливната зона с най-голяма консумация на вода.Твърде малък филтър при голям дебит или силно замърсена вода води до загуба на налягане и необходимост от често почистване.
При избора се проверяват:
- максималният проектен дебит на поливния кръг в m³/h;
- входното и необходимото изходно налягане;
- степента на филтрация;
- площта на филтриращия елемент;
- начинът на почистване.
Как се монтира и поддържа филтърът?

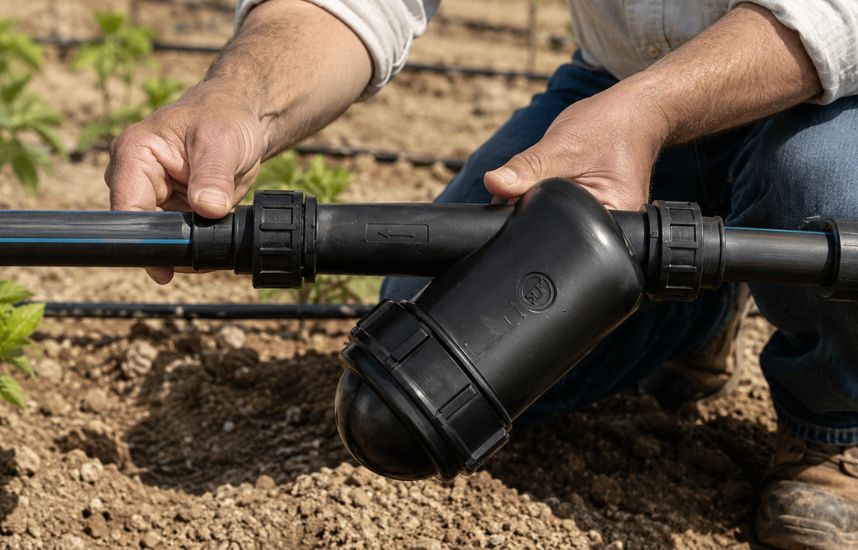

Филтърът се монтира според стрелката за посоката на водния поток и на място с достатъчно пространство за разглобяване. При ръчно почистване филтриращият елемент трябва да сочи надолу или да бъде разположен под ъгъл поне 30° под хоризонталната линия.При хоризонтално или насочено нагоре положение натрупаните замърсявания могат да попаднат във водопровода по време на почистването. След възстановяване на водния поток те достигат до капкообразувателите и могат да ги запушат.
.jpg)
Препоръчително е да се предвидят:
- спирателен кран преди филтъра, когато помпата работи в автоматичен режим, и кран след него, ако е монтиран в по-ниска точка спрямо поливната система, например в шахта;
- манометри преди и след филтъра за проследяване на налягането и определяне на момента за почистване. Разлика над 0,5 bar между входното и изходното налягане показва, че филтърът е замърсен;
- достатъчно място за отваряне и почистване на филтъра.
Чести проблеми при неправилно избран филтър
| Проблем | Вероятна причина | Действие |
| Налягането след филтъра спада много бързо | Филтърът е с неподходящ размер или видът и комбинацията от филтри не отговарят на водоизточника и замърсяването | Сменете филтъра или добавете филтър или група от филтри в колектор според необходимия дебит, вида и количеството на замърсителите |
| В капковия маркуч се отлага пясък | При мрежест филтър: нарушена цялост на мрежата. При дисков филтър: нарушена цялост на дисковия патрон | Подменете повредените елементи. Когато няма повреда, сменете филтъра с по-фин |
Всяка инсталация има свои особености и понякога може да изисква различно решение.
Какво трябва да попита търговецът при избора на филтър или филтърна група?
- Какъв е видът на водоизточника?
- Какви видими примеси има във водата и с какъв размер са?
- Какъв е дебитът на водоизточника и на отделните поливни сектори?
- Какво е входното налягане преди филтъра?
- Какво работно налягане е необходимо след него?
- Какъв капков маркуч или капкообразувател ще се използва?
- Каква степен на филтрация изисква неговият производител?
- Колко често клиентът има възможност да почиства филтъра през поливния сезон?
Hydrostab предлага мрежести и дискови филтри за фина филтрация, както и хидроциклони и пясъчни филтри за първично пречистване на силно замърсена вода. В зависимост от модела почистването може да бъде ръчно, полуавтоматично или автоматично. Част от моделите са налични на склад, а други се доставят с предварителна заявка.
Правилният избор зависи от необходимия дебит, както и от вида, размера и количеството на замърсителите във водата.
