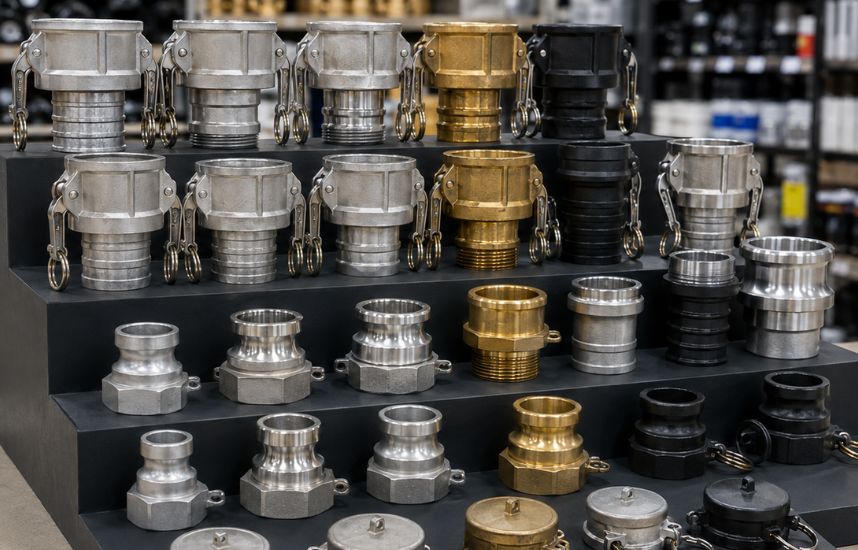

НОВИНИ Какво представлява камлок съединението и как работи?
При свързване мъжкият адаптер влиза в женската муфа. Двете рамена се затварят и притискат адаптера към уплътнението в муфата. Така линията може да се свърже и разкачи бързо, без при всяка операция да се развива резбова сглобка.От другата страна на фитинга има вътрешна резба, външна резба или оребрен щуцер за маркуч. Затова изборът започва от двата елемента, които трябва да бъдат съединени, а не само от буквата на Camlock типа.
Камлок фитингът не е кран, регулатор на налягане или възвратен клапан. Ако системата изисква контрол на потока или защита от обратен поток, са необходими отделни компоненти.
Каква е разликата между Camlock тип A, B, C, D, E и F?
Буквата показва комбинацията между Camlock страната и извода към маркуча или оборудването. Таблицата дава бърз отговор кой тип за какво служи.| Тип | Camlock страна | Друг извод | Кога се избира |
| A | Мъжки адаптер | Вътрешна резба | Към компонент с външна резба |
| B | Женска муфа | Външна резба | Към компонент с вътрешна резба |
| C | Женска муфа | Щуцер за маркуч | Маркуч към мъжки Camlock адаптер |
| D | Женска муфа | Вътрешна резба | Към компонент с външна резба |
| E | Мъжки адаптер | Щуцер за маркуч | Маркуч към женска Camlock муфа |
| F | Мъжки адаптер | Външна резба | Към компонент с вътрешна резба |
Съвместими двойки:
- Типове A, E и F са мъжки адаптери и се свързват с женски муфи B, C или D със същия размер.
- Типове B, C и D са женски муфи и се свързват с мъжки адаптери A, E или F със същия размер.
За какво служат тапата DP и капата DC?
Тапата DP е мъжки затварящ елемент и се поставя в свободна женска муфа. Капачката DC е женски затварящ елемент и се поставя върху свободен мъжки адаптер. И в двата случая размерът трябва да съответства на фитинга.Как да изберете правилната камлок връзка?
- Определете какво свързвате: маркуч, вътрешна резба или външна резба.
- Изберете Camlock страните: една женска муфа и един мъжки адаптер.
- Потвърдете еднакъв размер на двата Camlock компонента.
- Проверете материала, публикуваното работно налягане и температурата.
- Потвърдете съвместимостта на корпуса и уплътнението с конкретния флуид.
- Проверете как ще бъде закрепен маркучът и дали цялата сглобка е подходяща за условията на работа.
Как се избира размерът?
Номиналният размер на мъжкия адаптер и женската муфа трябва да е еднакъв. При резбов фитинг се проверяват размерът и видът на резбата. При фитинг с щуцер се проверяват вътрешният диаметър и конструкцията на маркуча, както и подходящият начин за закрепване.В гамата на Хидростаб ще намерите размери 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 3" и 4". Не всеки тип и материал се предлага във всички размери, затова конкретната модификация трябва да се провери в продуктовата страница.
Размерът не се определя единствено по желания дебит. Важни са присъединителните размери на системата, допустимите загуби на налягане, маркучът и параметрите на цялата линия.
Полипропилен или алуминий: кой материал да изберете?
Материалът се избира според документираното работно налягане, течността, температурата, механичното натоварване и условията на средата. При по-натоварени системи обикновено се разглеждат алуминиеви Camlock фитинги, но изборът трябва да се потвърди според условията на работа, а при системи с ниско налягане и слабо натоварване се избират връзки от PP материал.Полипропиленовите Camlock фитинги са 6 bar, а алуминиевите - 18 bar.| Материал | Публикувано налягане* | Основни проверки |
| PP / полипропилен | 6 bar | Флуид, температура, UV/среда, NBR уплътнение |
| Алуминий | 18 bar | Флуид, температура, корозионна среда, NBR уплътнение |
* Стойностите се отнасят до разглежданите продукти на Хидростаб, а не до всички Camlock фитинги на пазара. Винаги се проверява параметърът на конкретната модификация и най-ниската допустима стойност в цялата сглобка.
Как се избира NBR уплътнение?
Уплътнението се намира в женската муфа и е в контакт с мъжкия адаптер. Резервното NBR уплътнение трябва да съответства на размера и конструкцията на фитинга, както и на транспортирания флуид и работната температура.Сменете уплътнението при срязване, напукване, набъбване, трайна деформация, липсваща част или неправилно лягане в муфата. Публикуваното налягане за фитинга не е самостоятелна гаранция за уплътнението или за цялата линия.
Как се монтира и проверява камлок връзка?
| Безопасност: никога не свързвайте и не разкачайте стандартна Camlock връзка, докато линията е под налягане. Изолирайте участъка, спрете потока и освободете налягането. |
- Проверете дали свързвате женска муфа с мъжки адаптер със същия размер.
- Потвърдете, че резбата или щуцерът съответстват на оборудването и маркуча.
- Огледайте корпуса, рамената, щифтовете, контактните повърхности и уплътнението.
- Поставете адаптера докрай в муфата и затворете двете рамена равномерно.
- Проверете закрепването на маркуча и обезопасяването на линията.
- Пуснете системата контролирано и проверете за теч, деформация или разместване.
Какви компоненти са нужни за пълна Camlock сглобка?
При комплектоване не се избира единичен фитинг, а цялата последователност между двата края на системата. Обикновено са необходими:- тип C или E за страната към маркуча;
- съответстващ тип A, B, D или F към резбовия извод на оборудването;
- подходящо закрепване на маркуча;
- тапа DP за свободна женска муфа или капачка DC за свободен мъжки адаптер;
- резервно уплътнение с правилния размер и материал, когато приложението го изисква.
Често задавани въпроси за камлок връзките
Може ли Camlock фитинг да се монтира директно на всеки маркуч?Не. Щуцерът трябва да съответства на вътрешния диаметър и конструкцията на маркуча, а закрепването - на работните условия и налягането.
Трябва ли двата Camlock компонента да са от един и същ материал?
Не е задължително, но всяка комбинация трябва да бъде проверена за размер, налягане, температура, уплътнение и съвместимост на материалите. Следвайте документацията на конкретните продукти.
Кои типове се свързват помежду си?
Мъжките адаптери A, E и F се свързват с женските муфи B, C и D, когато номиналният размер е еднакъв.
Каква е разликата между DP и DC?
DP е мъжка тапа за женска муфа. DC е женска капачка за мъжки адаптер.
Кога се сменя NBR уплътнението?
При срязване, напукване, набъбване, трайна деформация, липсваща част или когато уплътнението не ляга правилно в муфата.
Може ли Camlock връзката да се разкачи под налягане?
Не. Първо изолирайте участъка, спрете потока и освободете налягането. За опасни флуиди следвайте специална процедура и използвайте подходящо оборудване.
Нуждае ли се Camlock фитингът от оторизиран сервиз?
Фитингът е пасивен механичен компонент, но трябва да се проверява редовно. Повредени корпуси, рамена, щифтове и уплътнения се подменят според указанията на производителя.
Заключение
Правилната Camlock връзка се определя от цялата система: какво се свързва, какъв е номиналният размер, при какво налягане и температура ще работи линията и как ще бъде закрепен маркучът. Когато тези параметри са потвърдени, типовете A-F, DP и DC позволяват бързо и ясно комплектоване на необходимите компоненти.Вижте актуалните модели, размери и наличности в категорията Camlock съединители на Hydrostab.
